1.1 STM32_Pocket口袋机资源初探

本章主要向大家简要介绍我们的实验平台：STM32_Pocket口袋机开发板。通过本章的学习，你将对我们后面使用的实验平台有个大概了解，为后面的学习做铺垫。

STM32_Pocket口袋机是一款便携式STM32F103学习开发平台，是专门针对 STM32 初学者（学生）和电子爱好者设计的一款入门级 STM32F103 开发板。该开发板具有：尺寸小巧、使用简单、携带方便、不易损坏、扩展性强和适合高校教学等特点。

STM32_Pocket V1.1口袋机开发板的资源图如图 1.1.1和1.1.2 所示：

alt text

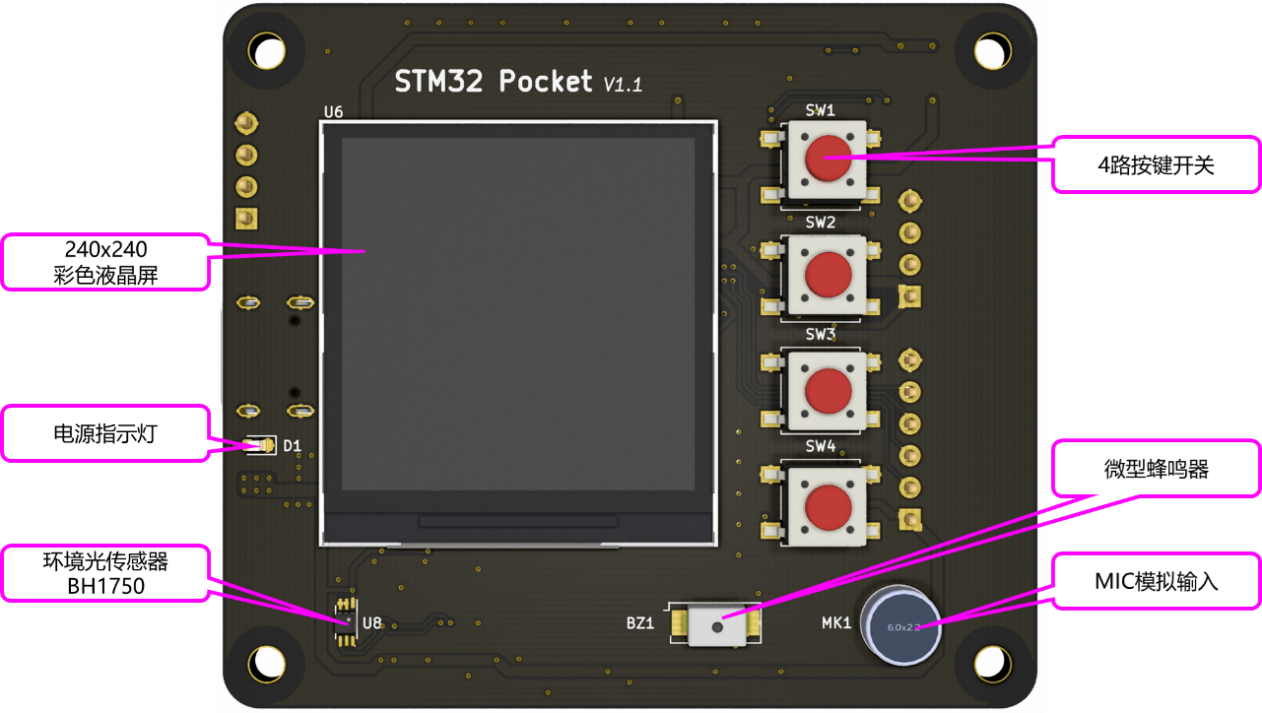

图1.1 STM32_Pocket口袋机资源图（正面）

alt text

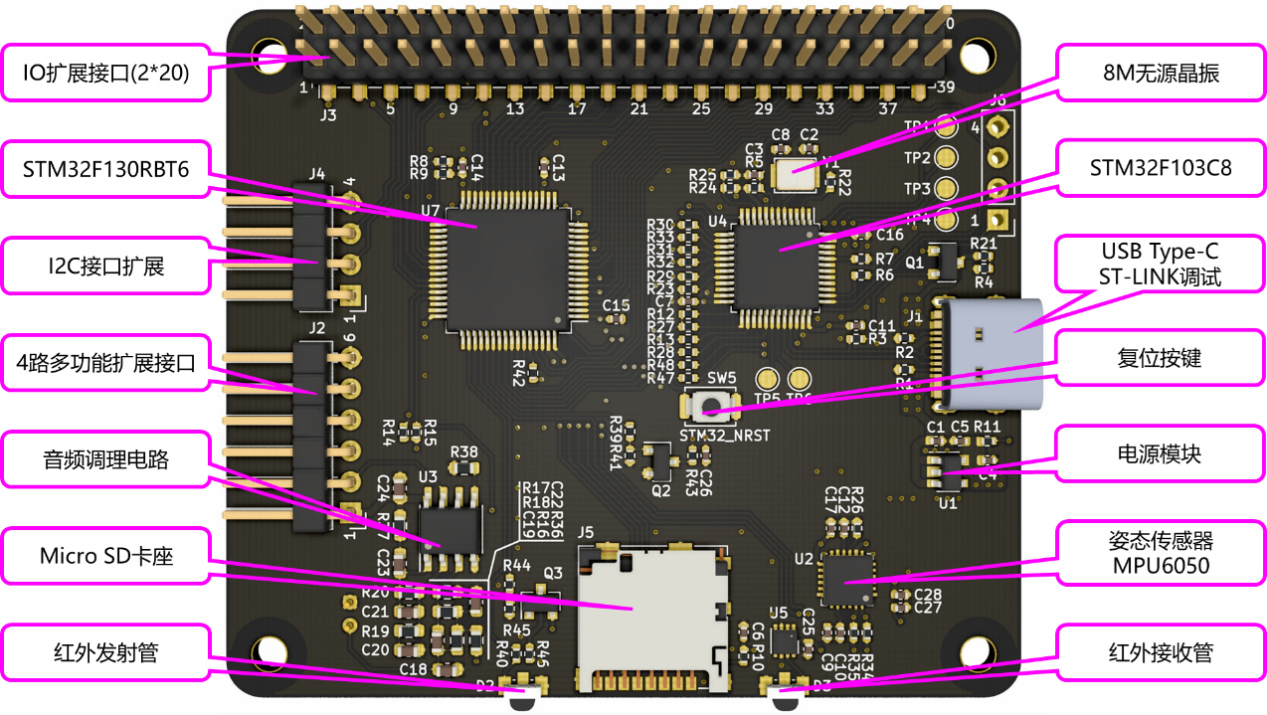

图1.2 STM32_Pocket口袋机资源图（背面）

从图1.1.1和1.1.2可以看出，STM32_Pocket口袋机开发板设计紧凑、资源丰富、接口齐全， 完全可以满足STM32入门学习的要求，适合初学者、高校教学、以及电子爱好者创客使用。

开发板的外形尺寸采用树莓派Model A+板尺寸6556mm 大小，随身携带，随时开发；220的扩展接口兼容树莓派接口，可以直接安装树莓派HAT板扩展；集成了 ST-LINK 仿真器，只需一根USB线即可仿真开发；板载按键、Micro SD卡座、彩色液晶屏、以及多种传感器设备，适用各种应用场合。

STM32_Pocket口袋机开发板板载资源如下：

  • CPU：STM32F103RBT6，LQFP64，FLASH：128K，SRAM：20K；
  • 1个1.54寸240*240串行彩色液晶屏（ST7789VW驱动）
  • 1路电源指示灯
  • 1路环境光传感器（BH1750，I2C接口）
  • 1路麦克风音频模拟输入
  • 1路蜂鸣器输出
  • 4路独立轻触开关按键
  • 1路CPU复位按键
  • 1组IO扩展接口（2*20接口，兼容树莓派接口）
  • 1路I2C总线扩展接口
  • 4路多功能扩展接口（可做数字IO或模拟输入）
  • 1个Micro SD卡座
  • 1路红外发射管
  • 1路红外接收管
  • 1个姿态传感器（MPU6050，I2C接口）
  • 1个USB Type-C接口（供电 同时 ST-LINK调试）
  • 1路USB-5V转3.3V电源模块
  • 1个8M无源晶振
  • 1个STM32F103C8T6（运行ST-LINK程序，用于调试CPU：STM32F103RBT6）

STM32_Pocket口袋机开发板的特点包括：

1） 小巧精致。开发板尺寸仅为 65*56mm，集成了 ST-LINK 仿真器，仅需1根 USB 线即可满足 STM32 开发的全部需求，方便携带，不在实验室也能做实验。

2） 资源丰富。使用STM32F103RBT6作为主控芯片，拥有128KB FLASH和20KB SRAM，完全满足学习STM32之用，板载按键、红外收发设备、音频输入、姿态传感器、环境光传感器、蜂鸣器、Micro SD卡座、1.54寸彩色液晶屏等资源，五脏俱全，满足学习开发需求。

3） 设计灵活。板载资源丰富，另外兼容树莓派接口的2*20的扩展包含UART、I2C、SPI等串行总线，4路多功能扩展接口可用作数字IO或ADC输入，让开发更灵活。
